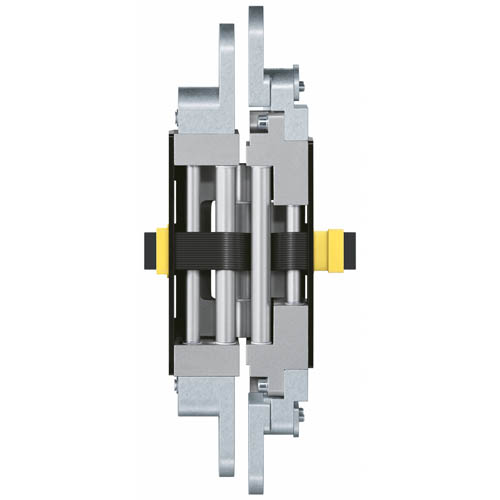

TE 645 3D Energy
transmisión permanente de energía para puertas de proyecto pesadas y puertas funcionales no solapadas
Características técnicas
Datos técnicos
Carga
300,0 kg
Anchura (parte de la hoja)
34,0 mm
Longitud (parte de la hoja)
260,0 mm
Anchura (parte del marco)
36,0 mm
Anchura (parte de la hoja)
280,0 mm
Diámetro de fresado
24,0 mm
Diámetro de la arandela
30,0 mm
Sección del cable
0,14 mm²
Máx. tensión
50 V
Núm. de hilos
16
Máx. intensidad de corriente
0,8 A
Ángulo de apertura
180°
Utilizable para
Tipo de hoja
Madera, Metal
Tip de renvalso
No solapada
Tipo de marco
Marco de aluminio, Marco embellecedor, Marco macizo, Marco de acero
Ámbito funcional
- Protección antirrobo
- Protección contra incendios
- Protección contra humos
- Aislamiento acústico
Nota
Texto descriptivo
Marca de control
Certificación CE
Certificación IFTClave de clasificación
EN 1935 / EAD
4
7
7
1
*1
1
—
*2
1
14
*1 Los ensayos funcionales se realizan siempre en puertas completas.
*2 dependiendo del acabado
Variantes
color F1 (SW 124)
DIN
DIN derecha/izquierda
VPE
1 unidad
EAN
4015471118105
Referencia
5 400664 0 12401
* Imágenes de modelo y acabado similares
simil inox (SW 126)
DIN
DIN derecha/izquierda
VPE
1 unidad
EAN
4015471118112
Referencia
5 400664 0 12601
